YW22-500T冲压成型龙门液压机

500吨冲压成型龙门液压机适用于金属材料的压制工艺，如金属冲压弯曲、翻边、薄板拉伸和金...

咨询热线：18306370829

产品详情

　　YW22-500T冲压成型龙门液压机

　　500吨冲压成型龙门液压机适用于金属材料的压制工艺，如金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等，还可实现塑料制品、粉末制品的压制成型工艺，本机分为主机、液压传动装置和电气控制装置三部分组成，具有独立的液压传动装置和电气控制箱，可以在操纵台集中控制，实现调整、手动和半自动循环，三种操作规范，本机的工作压力、工作速度、行程范围等可根据工艺需要进行调节，并能完成顶出和拉伸工艺两种动作。

　　机器结构介绍：

　　机身：以镀锌板为基板，工作台、滑块为整体45#铸钢，镀锌板为基板，采用优质环保聚酯烤漆为面漆。

　　主缸：机器的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命。

　　液压系统：采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。

　　液压系统：机器设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护

　　操作系统：采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求。

　　龙门液压机性能特点：

　　该机主要采用高强度钢材焊接而成，经回火震动时效处理，机架设计经有限元素分析，具有高刚性、高精度。确保了机器变形量小的特点，工作台可以上下移动，大大扩展了机器开合高度，使用更方便。也可特殊定做前后移动的工作台。电池阀分手动阀和电动阀两种，可根据客户不同的选择制定，液压缸的行程高度，可根据客户要求定做（18306370829）。

　　YW22-500T冲压成型龙门液压机实物图：

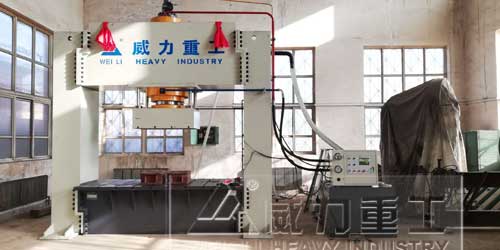

500吨龙门液压机客户工作现场

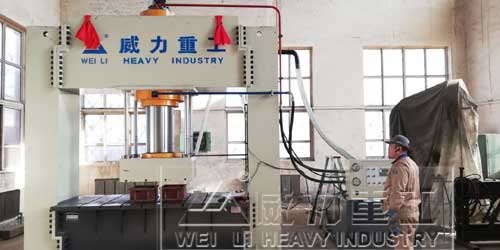

YW22-500T龙门液压机

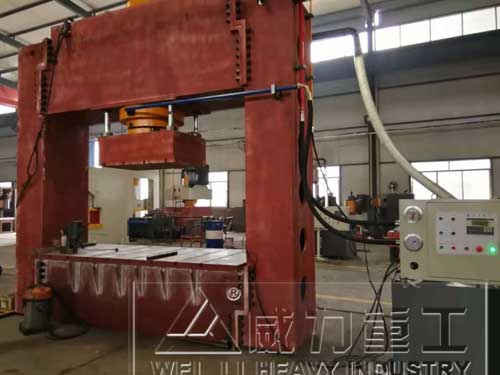

500吨龙门液压机生产装配图

　　YW22-500T冲压成型龙门液压机主要技术参数

序号	项目	单位	规格
1	公称力	KN	5000
2	液体最大工作力	Mpa	25
3	滑块有效行程	mm	500
4	工作台有效面积	mm	1000*2000
5	最大开口高度	mm	800
6	空程下降速度	mm/s	60-80
7	慢降速度	mm/s	30
8	压制速度	mm/s	10
9	回程速度	mm/s	50
10	电击功率	kw	11.5
