500吨液压机|500吨四柱油压机

500吨液压机的功能:该系列产品适用于各种可塑型材料的压制工艺,如冲压、弯曲、翻遍等也...
咨询热线:18306370829
立即咨询
500吨液压机带液压垫
500吨带液压垫专用拉伸液压机
  500吨四柱油压机结构部件介绍:

  1.主机为三梁四柱立式结构,它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动。

  2.上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.

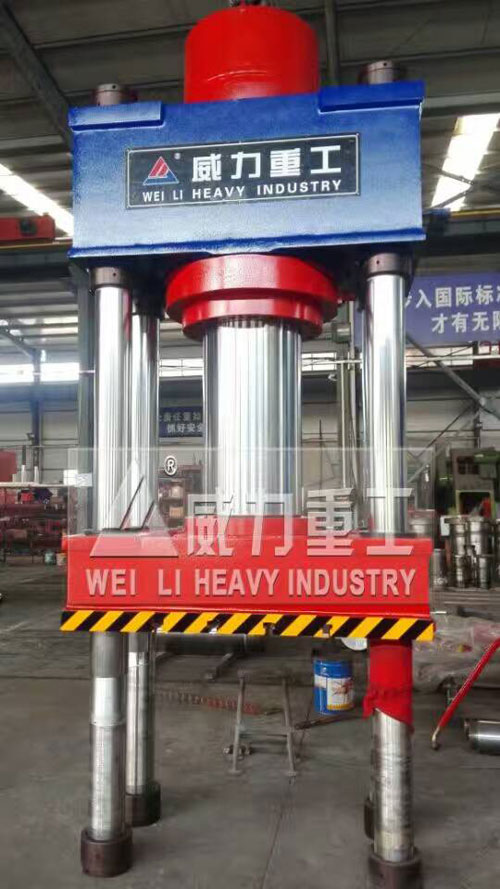

500吨液压机主机
500吨液压机主机
  3.主柱采用45号圆钢,并作镀铬处理,确保永远不会生锈,滑套(导套)采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置,该泵具有集中润滑供油流畅的特点。

  4.液压油缸为活塞式结构,油缸的关键密封选用抗老化和密封惟能较好的国标密封圈,缸体选用45#衍磨管,内孔光洁度好,大型缸体采用45#锻钢件,柱塞为45#圆钢,并进行表面镀铬处理,即防锈又耐磨。

  5.液压管路采用冷拔无缝钢管,经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装,管路布置清晰、整齐、高压管弯曲半径规范,高低压管有明显的颜色区分,便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生。

  500吨液压机技术参数:

项目

63t

100t

160t

200t-A

250t

315t

500t-A

液体很大工作压力 (Mpa)

25

25

25

25

25

25

25

滑块有效行程 (mm)

400

400

400

400

400

800

600

很大开口高度 (mm)

700

700

800

800

800

1250

1000

工作台有效面积(mm*mm)

520*520

700*620

800*800

660*660

800*800

1260*1200

1500*1500

空程下降速度(mm/s)

54

54

30

30

32

100

100

压制速度(mm/s)

15-24

16-24

8-15

8-12

8-15

6-12

8-12

回程速度(mm/s)

42

46

28

20

26

60

80

电机功率(KW)

5.5

7.5

7.5

7.5

15

22

37

油泵排量(mL/r)

25

25

40

40

63

80

126

顶出力 (T)

20

20

30

35

50

63

100

顶出行程(mm)

200

200

250

250

300

300

300

  500吨四柱液压机的工作方式:

  1.点动:按相应按钮即产生相应动作,松开则动作停止

  2.手动:按相应按钮则产生相应动作直至极限位置

  3.半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(很后停止)

  (2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(很后停止)

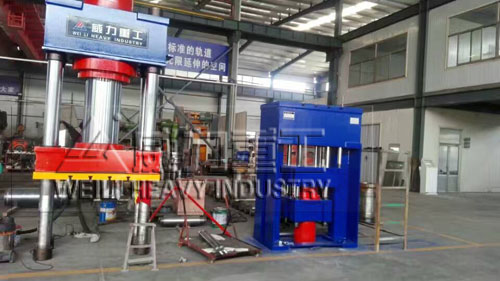

500吨液压垫液压机
  四柱液压机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。

  1、可订做液压机各种型号下顶缸

  2、冲裁缓冲装置

  3、PLC触摸屏控制分流

  4、快速行程充液装置

  5、20T---1000T可根据客户要求特殊定做

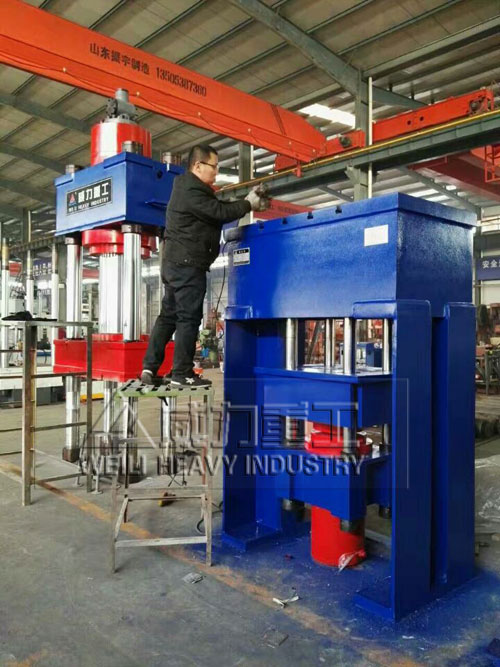

液压垫装置

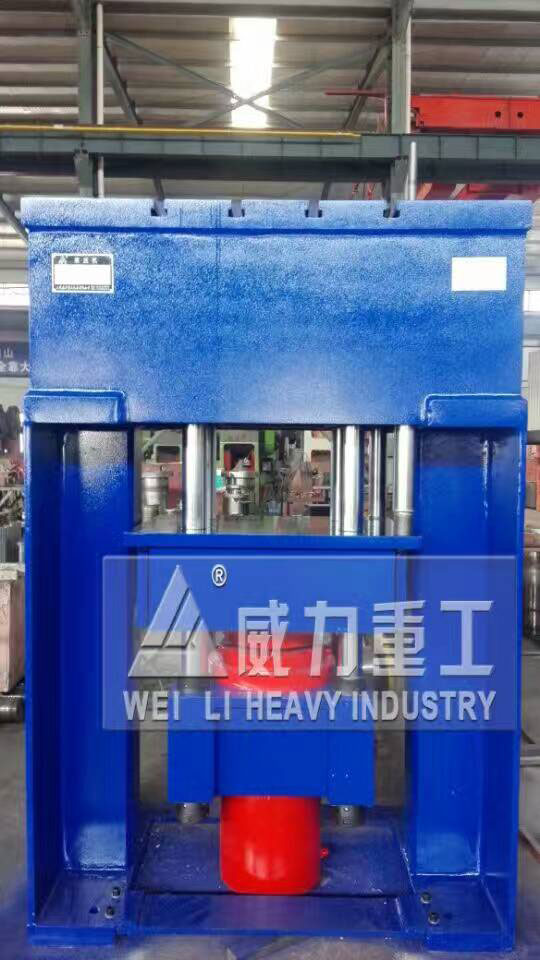

液压垫细节图
  500吨液压机的功能:该系列产品适用于各种可塑型材料的压制工艺,如冲压、弯曲、翻遍等也可从事于校正、压装、砂轮成型、塑料制品、橡胶制品及粉末制品的压制成型,该系列产品的工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整,可实现定压和定程两种工艺方式,工作台装有顶出装置,除顶出制品外,均可作为液压垫用于拉伸制件的成型工艺。
