设计2000吨液压机油箱时应注意哪些问题?

返回列表 作者:山东威力重工 浏览: 发布日期:2020-07-28 13:38【
  设计2000吨液压机油箱时应注意哪些问题?

  油箱是液压系统动力源泉,油箱的好坏直接影响液压系统的可靠性.特别是针对2000吨以上大型液压机来说,油箱设计要合理,不能过小以免散热量不够,导致系统整体发热偏大。所以我们要明确规范设计到生产油箱的细节,这样才能做好品质要求。

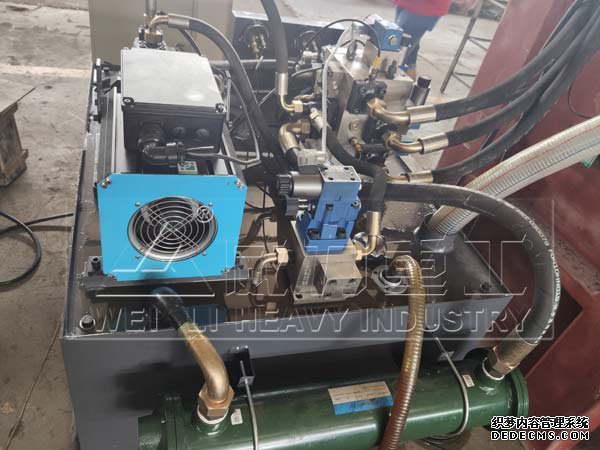

液压机油箱实物图
液压机油箱实物图
  *2000吨液压机油箱底部的形状应利于放油且轴油箱底部应设置1-2个放油口,必须能将油液放尽。

  *油箱应在便于观察处设置目视液位计和油温计。重要设备必须设置液位和油温的自动控制装置和报警器。油温计的温度感应点应置于液体环流途径中,以便测到油箱中液体的近似乎平均温度。

  *装于油箱的各检测装置、各类元件、辅件,应便于从外部拆卸,在这些器件修理时不必将油箱放油或大量漏油,也不应造成污染。

  *油箱应备有1~2个孔盖或入孔,以便清洗油箱整个内部。
大型液压机油箱
大型液压机油箱
  *油箱内腔臂上应尽量保持平整,少焊或少装东西,以便于清理内腔污垢。

  *回油管终端管口必须在油箱最低液位以下200mm。与油箱底部距离应大于2~3倍回油管外径。把回油管端切成45°的斜口。

  *吸油管口与油箱侧壁距离应大于3倍吸油管外径。把2000吨液压机管端设置在至少离箱底最高点50mm处,并且至少低于最低工作液面75mm或2倍管径,两者中取大者。

  *油箱必须有较好的密封性,防止尘埃进入。非加压油箱应装有空气滤清器、过滤精度至少40μm。在潮湿地区使用的油箱,在空气滤清器上还应装有一定量的干燥剂(如硅胶等)。

  2000吨液压机油箱的容量应能保证在设备的液压系统内充满油液时,其液面(最低液面)高于滤油器上端200毫米以上;在设备的液压系统停止运动时,油箱的液面不应超过油箱高度的80%;而当液压系统的油液全部返回油箱时,油液不可以溢出油箱外。
